在移动电源的核心世界里，SOC芯片如同 “智慧中枢”，掌控着充电、放电与能量管理等关键环节。今天，就来深度剖析SM5401S、SM5401和SM5402这三款芯片在移动电源应用中的独特魅力、显著优势以及细微差异。

一、充电管理模块：呵护电池

（1）充电电流各有千秋

▌SM5401S：充电电流为0.7A

0.7A 的充电电流，如稳健守护者，减少发热，延长电池循环寿命，是追求极致电池耐久性的首选。

▌SM5401：充电电流为0.8A

0.8A的充电电流，是平衡大师，在保障电池健康的同时，提供稳定适中的充电速率，适合关注电池寿命且充电时间较充裕的用户。

▌SM5402：充电电流为1A

1A的充电电流，似闪电快充先锋，能快速为移动电源补充电能，满足急需充电的场景需求。

（2）三段式充电与温度保护

三款芯片均采用涓流、恒流、恒压三段式充电。涓流温柔激活，恒流高效注入，恒压精准满充，全方位守护电池健康。当芯片内部温度达130℃会自动调整充电电流随温度升高而降低，防止过热引发安全问题。

二、升压模块：高效稳定输出

01待机与启动智能节能

SM5401S/SM5401/SM5402这三款芯片待机时，检测到负载大于10uA自动升压，小于60mA延迟8秒进入待机，减少电量损耗，延长移动电源待机时长。

02输出转换效率高

SM5401S/SM5401/SM5402这三款芯片采用同步升压技术，转换效率达91%，降低能量浪费，延长使用时间。

03脚位兼容性好

SM5401S/SM5401/SM5402这三款芯片的脚位Pin to Pin，同一块PCB板可以兼容三种芯片，满足客户不同电流的需求。

04输出特性精准适配

输出电压

▌SM5401S/SM5401/SM5402这三款芯片输出电压5.0V，适配多数移动设备。

电流与电压保护

▌SM5401S：超0.7A降电压，稳定输出，手机兼容性能好。

▌SM5401：超0.85A降电压，电压超5.8V过压保护，降至5.4V 恢复，保障设备安全充电。

▌SM5402：超1A降电压，过压保护及恢复设置类似，满足快速充电与安全用电需求。

05开关频率与过热保护

SM5401S/SM5401/SM5402三款芯片开关频率1MHz，放电温度达150度时自动关闭输出进入待机，防止高温事故，保障稳定运行。

三、支持边充边放：智能电流调节

SM5401S/SM5401/SM5402这三款芯片支持边充边放。连接充电器和设备时，根据设备自动分配电流大小。移除充电器则无缝切换升压放电，无需手动干预，提升使用便利性。

四、充放电指示灯：清晰指示状态

SM5401S/SM5401/SM5402这三款芯片，充电时LED1、LED2 交替闪烁，充满后 LED2 常亮。电量足插设备充电 LED2 亮，拔设备 8 秒后熄灭。放电电压低于3.2V，LED2 闪烁，至2.95V欠压关机。电压升3.2V 前插负载，LED2 闪烁8秒且不升压。

五、单端口放电：精准快速响应

SM5401S/SM5401/SM5402这三款芯片单端口放电时，芯片产生特定检测信号。无充电器插入，4mS 脉冲处电压降4.7V 判别未插；有充电器插入且电压大于4.7V则自动进入边充边放，快速切换充电模式。

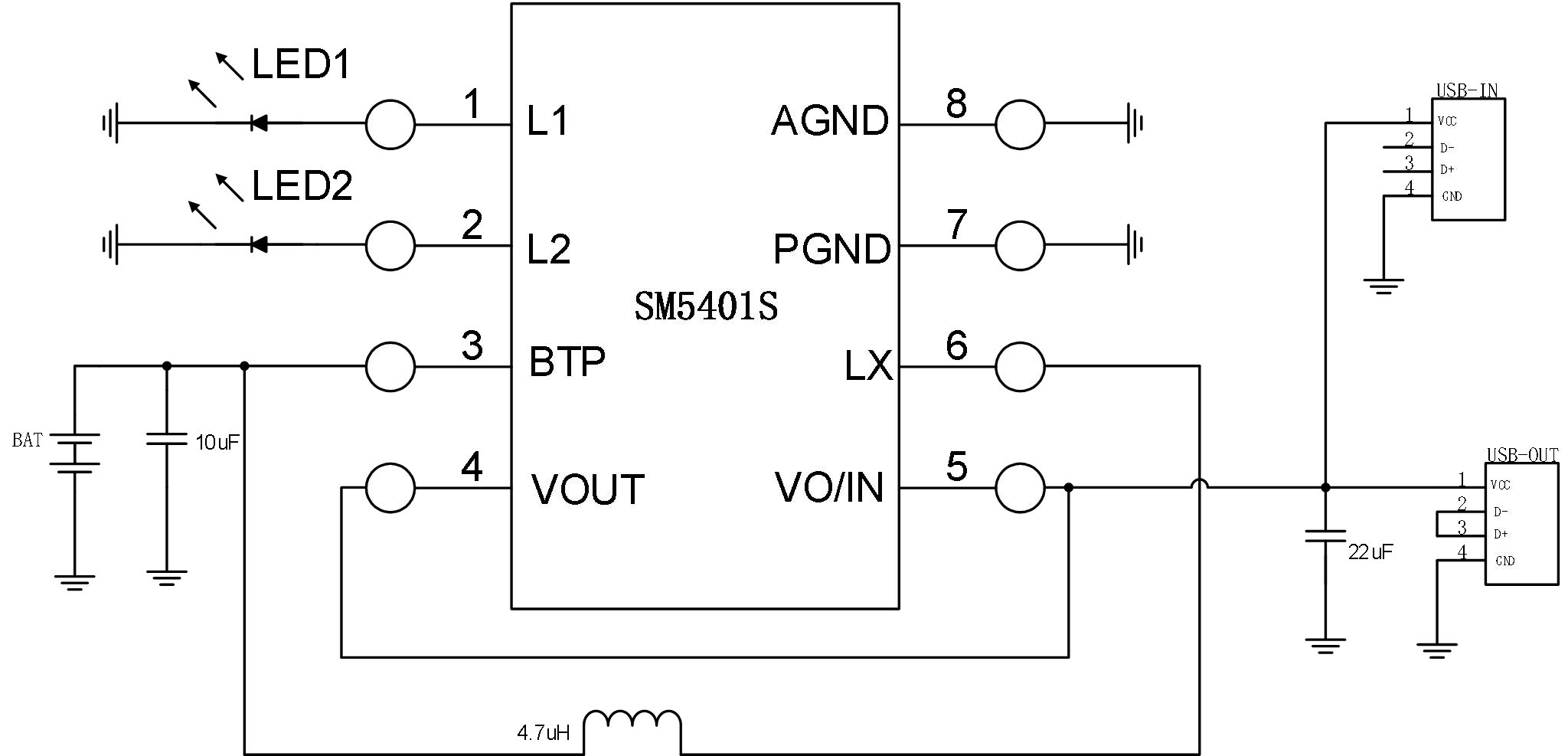

SM5401S典型应用电路图 ▲

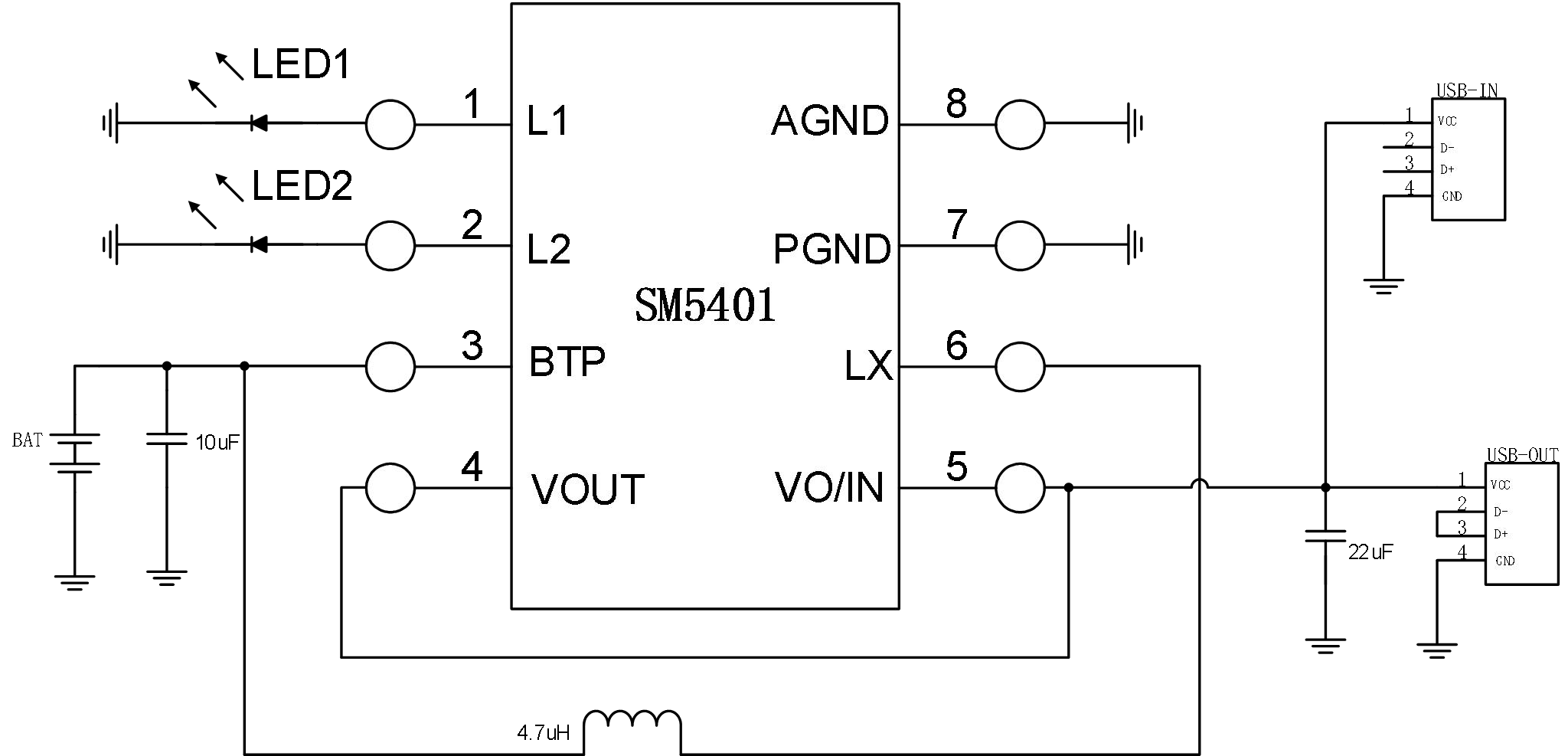

SM5401典型应用电路图 ▲

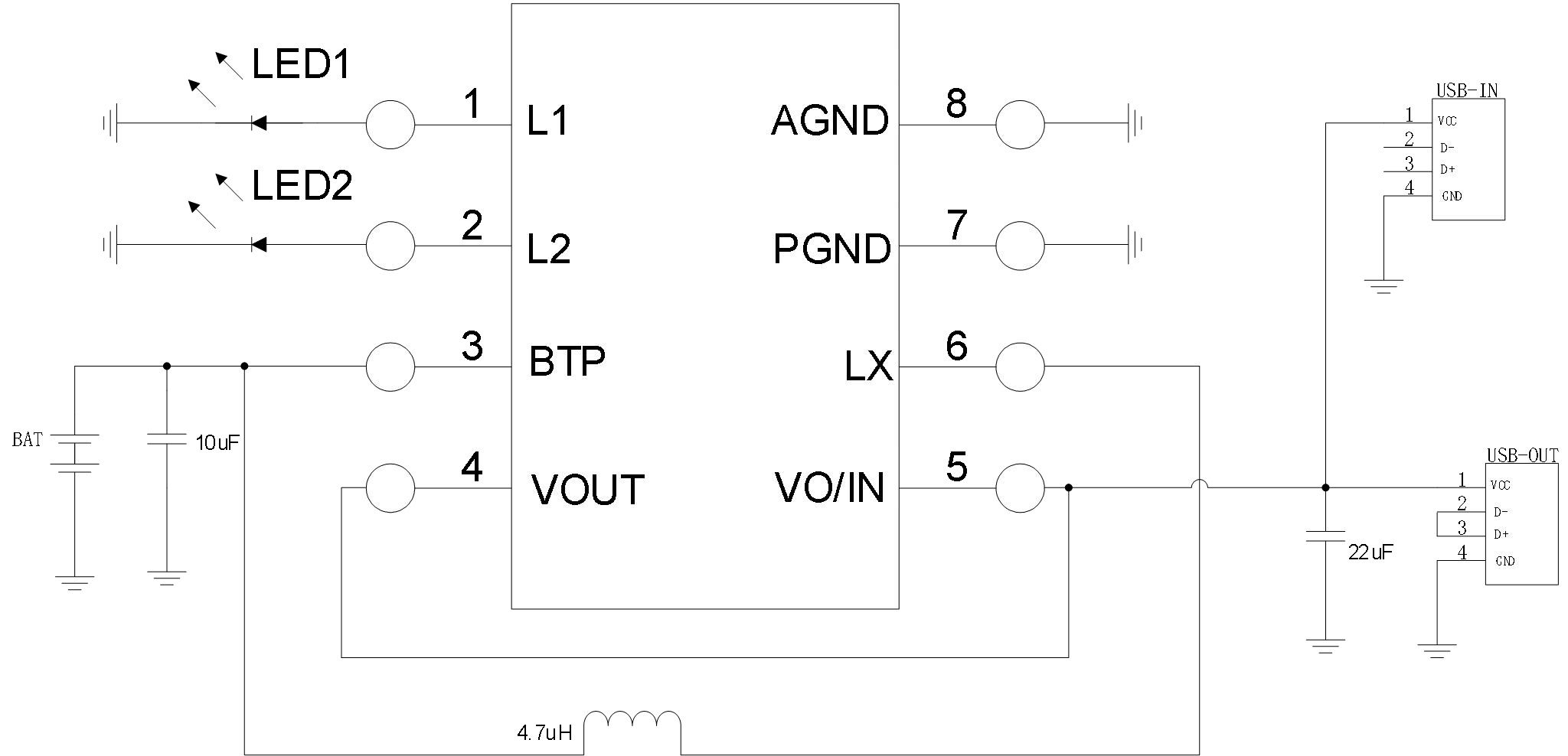

SM5402典型应用电路图 ▲

六、不同点总结：按需精准选择

怎么选择它们，重点看这里！

▌充电电流：

SM5401S是0.7A；SM5401是0.8A；SM5402足1A

☆ 电池容量小选择 SM5401S；

☆ 追求充电电流与性价比选 SM5401；

☆ 追求快速充电选 SM5402。

▌输出电流降电压点：

SM5401S 超0.7A；SM5401超0.85A；SM5402足1A

☆ 高负载充电时，不同降电压点影响电压输出，特殊设备需依此选合适芯片。

SM5401S/SM5401/SM5402这三款芯片在移动电源功能各方面表现出色，用户可依自身对充电速度、产品应用等具体需求，挑选最适配的芯片，打造高性能移动电源，畅享便捷移动充电。
