HL6607ACX 是一款集成USB PD3.0/PPS协议芯片同时支持其它多种USB输出端口的快充协议芯片。

HL6607ACX主要产品特性

l 支持USB Type-C

l 支持USB PD3.0/PPS

l 支持QC2.0,3.0 Class A和Class B

l 支持OPPO VOOC

l 支持FCP和SCP

l 支持APPLE 2.4A

l 支持BC1.2:D+与D-短接

l 支持三星2.0A

l 低静态功耗100μA

l 支持5V至20V输入电压

l 最高耐压21V

l ESOP-8封装

HL6607ACX应用指南

PDO和APDO配置：

•该系列芯片提供了16种不同的PDO配置型号,其中部分型号支持PPS功能。

•每个型号的PDO配置都包括固定的电压/电流选项和可调的电压范围,其中某些型号还提供了在Emark检测完成后的更高电流选项。

Emark 功能：

•HL6607ACEX提供了Emark功能,通过配置位控制是否启用。未启用时,使用未标记为Emark检测完成的PDO配置；启用并检测到Emark时,使用标记为Emark检测完成的PDO配置。

•HL6607ACX默认不启用Emark功能,使用未标记为Emark检测完成的PDO配置。

注意事项：

•若需使用VOOC协议,DC-DC或AC-DC需控制功率,且功率应大于25W。

HL6607ACX应用场景

▌车充场景应用

长途驾驶充电需求：在长途汽车旅行中,乘客可能会携带多种电子设备,如智能手机、平板电脑、电子游戏机等。含该系列芯片的车充应用可以快速为这些设备充电。

▌旅充场景应用

旅行途中充电：在旅行途中,无论是在机场候机大厅、火车站候车室还是在旅游景区的休息区,人们可能需要为设备充电，含该系列芯片的旅充能够快速为设备充电。

▌USB面板场景应用

办公环境：在办公室的办公桌或者会议室的墙壁上安装含该系列芯片的USB面板,可以方便员工为手机、无线耳机、蓝牙鼠标等设备充电。

▌USB插座场景应用

智能家居设备充电：在智能家居，如智能摄像头、智能音箱、智能插座等。含该系列芯片的USB插座可以为这些设备提供快速充电功能。

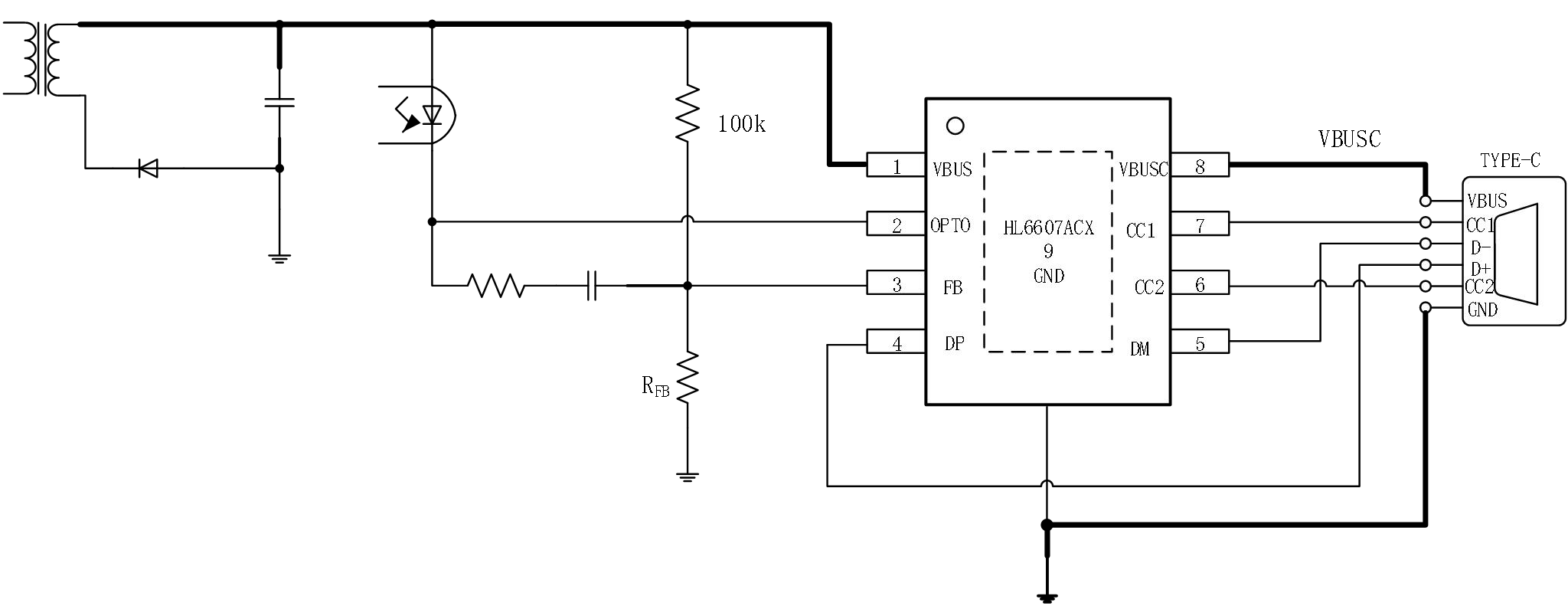

HL6607ACX典型应用电路图

HL6607ACX产品典型应用电路图▲

如果您对HL6607ACX感兴趣，想要了解更多详细信息或者获取产品资料，欢迎随时联系我们。
