在如今这个快节奏的数字化时代,便携电子设备已然成为我们生活、工作、娱乐不可或缺的伙伴。手机时刻保持畅通,以备随时接听重要电话;平板电脑让我们可以在旅途或闲暇时光畅享影音、高效办公;蓝牙耳机让我们摆脱线缆束缚,随时沉浸于音乐世界。然而,这一切精彩体验的背后,都离不开一个稳定且高效的电源供应 。而今天要给大家介绍的SM5201、SM5200这两款锂电池充电管理芯片,正是这些便携设备当之无愧的 “能量引擎”。
一、相同点
SM5201和SM5200都有个厉害的"内部小构造"内部PMOSFET架构,还自带防倒充电路。这就好比给充电器请了个 “贴心小管家”,外部那些检测电阻器和隔离二极管都可以 "下岗" 啦。这样一来,成本降下去了,设备的电路板空间也省出来了,简直一举两得!
这两款芯片在充电电流设置上特别 “听话”。它们都能提供高达500mA的充电电流,而且可以根据咱们的需求来调整。方法也很简单,在PROG引脚和地之间接上不同阻值的电阻器,利用公式就能算出合适的充电电流。
虽然在大电流充电时,芯片会因为发热导致实际电流和理论值有点小偏差,但这难不倒咱,稍微调整一下PROG电阻,就能达到最佳充电效果。
(三)高效充电有妙招
二、不同点
(一)状态指示大不同
1.SM5201:只有一个CHRG引脚来指示充电状态。当它处于下拉状态(大约10mA电流)时,说明正在充电;要是处于高阻抗状态,那就表示可能是欠压闭锁模式。
2.SM5200:就更"贴心"啦,有CHRG和STDBY两个引脚。充电时,CHRG引脚被拉到低电平,其他时候是高阻态。要是没接电池,CHRG引脚还会发出脉冲信号提醒你。当电池充满电,STDBY引脚就会变成高电平,让你一眼就知道充电完成啦。要是电池连接端BAT管脚外接10uF电容,CHRG引脚会一闪一闪的,大概1-4秒闪一次。
(二)封装形式各有千秋
1.SM5201:采用SOT23-5封装;
2.SM5200:用的是SOT23-6封装。
三、应用设计要点
(一)典型应用电路设计
在设计应用电路时,两款锂电池充电管理芯片的思路是一样的。工程师们要根据芯片的引脚功能,把各个引脚接好,再搭配合适的外部元件。比如,在PROG引脚和地之间接上合适的电阻器,就能确定充电电流。还可以根据实际情况,在输出端接个电容器,这样能减少纹波电压,让充电更稳定。
(二)功耗分析与热管理
这两款芯片的功率损耗,主要来自内部MOSFET,可以用公式:PD=(VCC-VBAT)*IBAT来估算。当热反馈启动保护芯片时,环境温度可以用公式:TA=135℃-PD*θJA来估算,这里的θJA是封装热阻。在实际设计中,做好热管理很关键,合理的PCB布局和散热设计,能保证充电器性能稳定,使用寿命更长。
四、产品典型应用电路图

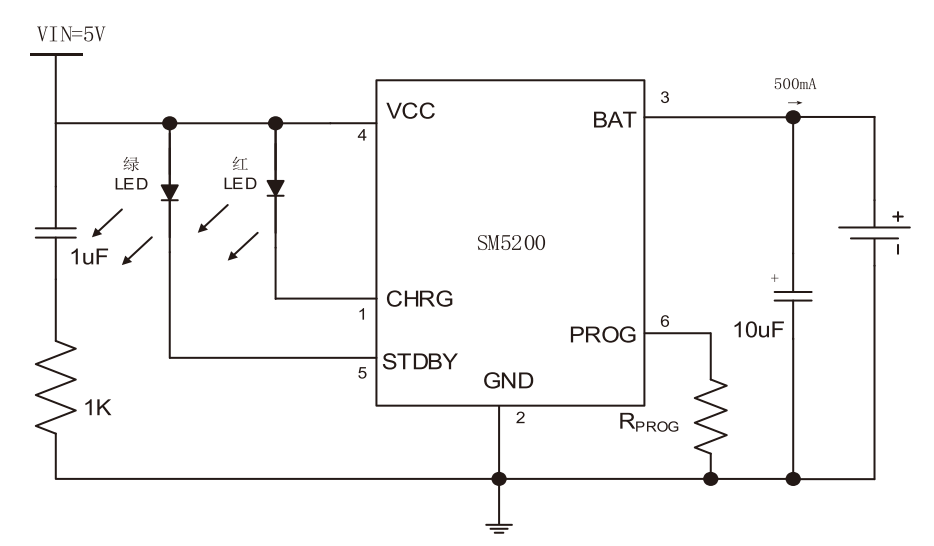

SM5200典型应用电路图▲、

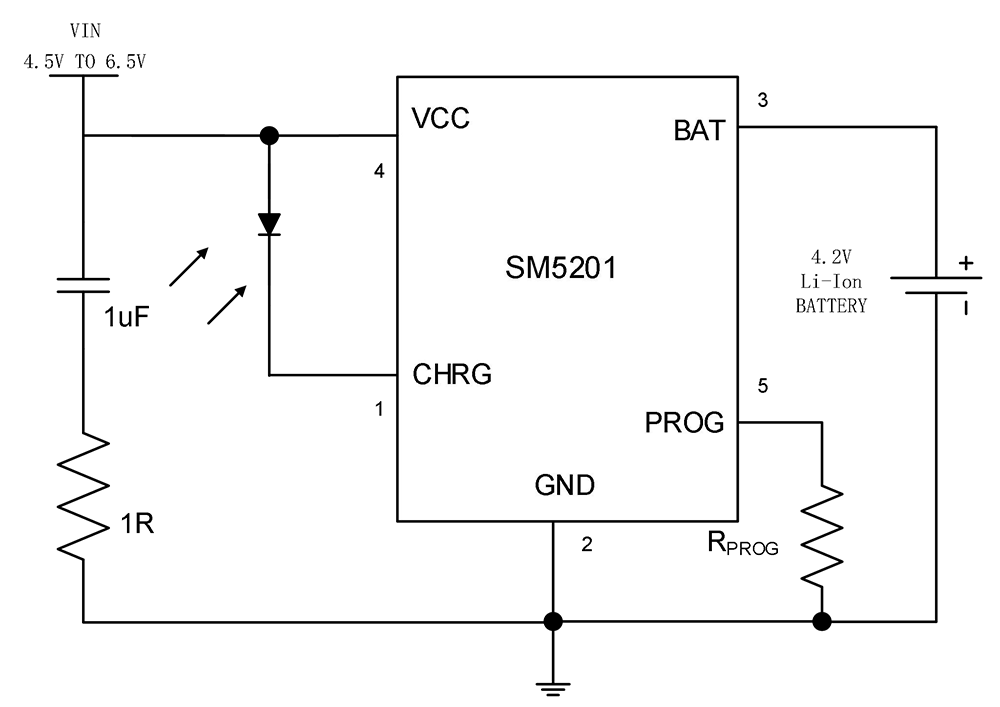

SM5201典型应用电路图▲
总的来说,SM5201、SM5200是便携型产品应用的理想选择!无论是蜂窝电话、PDA、MP3、 播放器还是充电座、蓝牙设备、手持设备等,都能借助它们实现高效、安全、可靠的充电。工程师们在设计产品的时候,要好好了解这两款芯片的特性和参数,根据产品对空间、功能的需求,选择最合适的芯片。这样就能给产品配上优秀的电源管理系统,满足大家对便携式电子设备越来越高的要求。希望今天的分享能让大家对这两款芯片有更深入的了解,如果您想了解该系列产品或其他产品的更多信息,欢迎联系我们!
