今天给大家介绍一款低压按键充电LED驱动芯片——QK1209,它以其出色的电气特性、全面的产品特点和广泛的应用范围,为各类电子设备提供了可靠的电源管理与LED驱动解决方案。
1. 稳定充电与精准控制:在电气特性方面,QK1209表现卓越。在 0℃≤TA≤85℃、IBAT=40mA条件下,稳定输出(浮充)电压 典型值为4.20V,最小值4.15V,最大值4.25V,精度高达±1% 的4.2V预设充电电压,确保对单节锂离子电池的精准充电,有效延长电池使用寿命。当 VBAT≤2.7V 时,进入涓流充电模式,涓流充电电流 为100mA,涓流充电阈值电压为2.7V,实现对低电量电池的安全有效充电。
2. 全面保护机制:具备完善的保护机制。充电电压低电压保护点为2.5V,当VDD电压低于此值时,芯片进入欠压保护状态,防止电池过度放电损坏。放电截止电压为2.5V,保障电池在安全电压范围内工作。同时,芯片还拥有智能温控功能,智能温控起始温度TSD为130℃,当芯片内部温度达到此值后,温度每上升10℃,电流下降4.5%;充电时热保护阈值TCH为160℃,当芯片内部温度超过此值,将进一步加强保护,确保芯片在各种工况下稳定运行。
3. 低功耗与高效能:待机电流IQ低至10uA,在无输出时极大降低了功耗,延长电池寿命。BAT引脚电流ICC_BAT在2.7V≤VBAT≤4.1V时为 1000mA ,满足设备正常运行的电流需求。指示灯阈值电压为2V,LED输出电流ILED为3mA,开关管导通电阻RDSon为150mΩ,这些参数共同保障了芯片的高效运行。
1. 低功耗设计:低静态待机电流是QK1209的一大亮点,仅10uA的待机电流,使得设备在待机状态下能耗极低,有效延长电池使用周期,减少充电频次,为用户带来更好的使用体验。
2. 完善保护功能:欠压保护和过温保护功能全方位守护设备安全。欠压保护在VDD电压低于2.5V时启动,防止电池过放;过温保护在芯片内部温度超过130℃时触发,通过自动调节电流,避免芯片因过热损坏,确保设备稳定可靠运行。
3. 便捷充电与智能管理:可直接从USB端口给单节锂离子电池充电,操作便捷。具备自动再充电功能,当电池电压低于4.05V时,芯片自动重新充电,无需用户手动干预,智能又贴心。
4. 灵活LED指示与封装优势:拥有完善的LED工作指示功能,通过SEL1和 SEL2引脚可设置四种工作模式,满足不同场景下对LED指示的需求。采用ESOP8小型化封装,便于集成到各种紧凑的电子设备中,节省空间,提升产品整体性能。
QK1209 凭借其出色的性能和特点,在众多领域得到广泛应用。
1. 手电筒:QK1209其稳定的充电功能和灵活的LED驱动模式,为手电筒提供持久电力和多样照明模式,满足户外、应急等不同场景下的照明需求。
2. 应急灯:在应急照明领域,QK1209的过温保护、欠压保护以及自动再充电功能,确保应急灯在关键时刻稳定工作,为用户提供可靠的照明保障。
3. 台灯:QK1209稳定的充电功能,让电池供电的台灯能长时间稳定工作,满足用户长时间阅读、工作需求。其灵活LED驱动模式,可按需提供不同亮度和闪烁模式,如阅读时选高亮度稳定模式,夜间起夜选低亮度模式,兼顾照明与舒适度。低功耗设计使台灯待机几乎不耗电,延长电池寿命,减少换电池频率。过温、欠压保护功能全方位保障台灯安全稳定运行,让用户使用更安心。

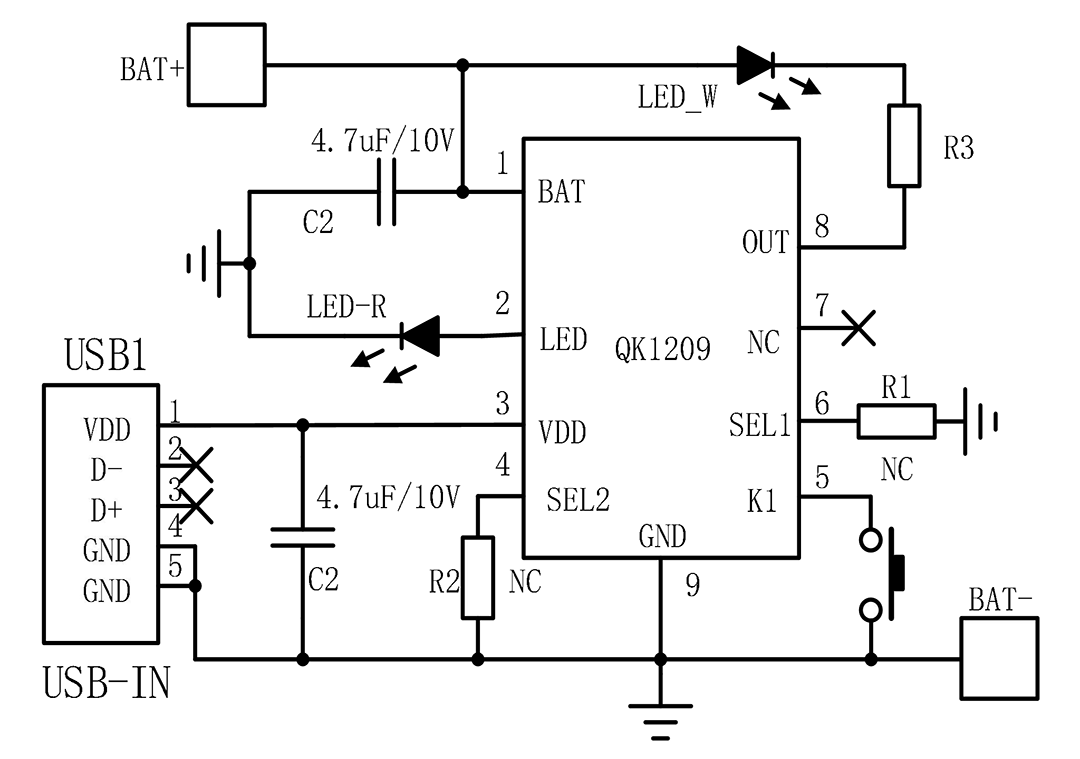

QK1209典型应用电路图▲
QK1209 低压按键充电LED驱动IC以其卓越的性能、丰富的功能和广泛的适用性,成为电子设备电源管理与LED驱动的理想选择。无论是在日常使用的台灯,还是应急照明的手电筒、应急灯,QK1209都能凭借自身优势,为设备的稳定运行和高效工作提供坚实保障。如果您对这款产品感兴趣,想了解更多,欢迎随时联系我们!
