SM5601系列LDO芯片革新应用指南

栏目:新品速递 发布时间:2025-03-01
SM5601使用CMOS技术开发的低压差,高精度输出电压,低消耗电路正电压型电压稳压器。

在电子设备领域,芯片性能至关重要。本文将深入探讨SM5601系列LDO芯片,揭示其如何凭借四大优势在多个行业中推动应用革新,成为硬件设计的“省心拍档”。

一、“芯”动力:SM5601的四大杀手锏

SM5601系列LDO芯片以其卓越性能在电子设备领域脱颖而出。

首先,其2μA超低静态电流和160mV低压差特性,相比传统LDO功耗降低80%,显著提升设备的续航能力。

其次,输出电压精度高达±2.0%,为传感器信号链的稳定性提供坚实保障。

同时,内置过流/短路保护功能,在极端情况下能有效防止电路损坏。

最后,SOT89-3 /SOT23/SOT23-3的小尺寸设计使其能够轻松嵌入对空间要求极高的设备中。

二、行业热点XSM5601的“跨界碰撞”

随着物联网(IoT)的飞速发展,预计到2025年全球IoT设备将超过750亿台。SM5601凭借其低功耗特性有效解决了NB-IoT模组的待机问题。在可穿戴设备领域,SM5601的微型化封装和低压差特性满足了智能戒指、电子皮肤等设备的微型化与长续航需求。在新能源汽车领域,SM5601的高精度稳压完美适配ADAS系统冗余电源设计,提升了驾驶安全性和智能化水平。此外,借鉴LED驱动芯片的设计思路,SM5601能够在全温域保持稳定工作。

三、趣味选型实验室:三步锁定你的“真命LDO

为了帮助用户选择合适的SM5601型号,我们提供了一个三步选型实验室。

Step 1. 灵魂拷问:你的设备是哪种 “体质”?

设备类型  核心需求SM5601适配型号
摄像头模组/射频前端模块高转换效率;宽温度适应性

3.0V输出款+散热优化设计+2µA低功耗

支持温度范围(-40℃~85℃)

通信模块/通用数字电路大电流输出能力;小封装尺寸

3.3V输出款+SOT89-3封装

(内置有低通态电阻晶体管,能够获得较大的输出电流)


Step 2. 极限挑战测试:SM5601能扛住这些骚操作吗?

暴力测试:

短接输出端60秒,观察自恢复保护是否触发,检验芯片在极端情况下的自我保护能力。

温差挑战:

-20℃冷冻后立即满负载运行,监测输出电压波动,测试芯片在高低温环境切换下的稳定性。

续航PK赛:

对比传统LDOSM5601在同等电池下的工作时间,直观展现SM5601的低功耗优势。

Step 2. 成本效益计算器

总成本 = 芯片价格+外围元件成本+故障维修成本

SM5601优势:零外围元件+故障率低于0.1%,有效降低整体成本,提升性价比

四、未来已来:LDO技术演进风向标

AIoT融合趋势

随着AIIoT的深度融合,LDO未来将集成数字调压接口,通过MCU动态优化能效,在智能家居场景中,根据设备的实时需求智能调整电压,实现更高效的能源利用。

材料革命

GaNCMOS工艺结合的趋势逐渐显现,未来有望实现纳安级静态电流,进一步降低功耗,为电子设备的长续航和高性能提供更强大的支持。

SM5601凭借其卓越性能,成为硬件设计的 “省心拍档”。如果你还在为寻找合适的LDO芯片而烦恼,不妨试试SM5601系列,一起开启低功耗应用新时代!

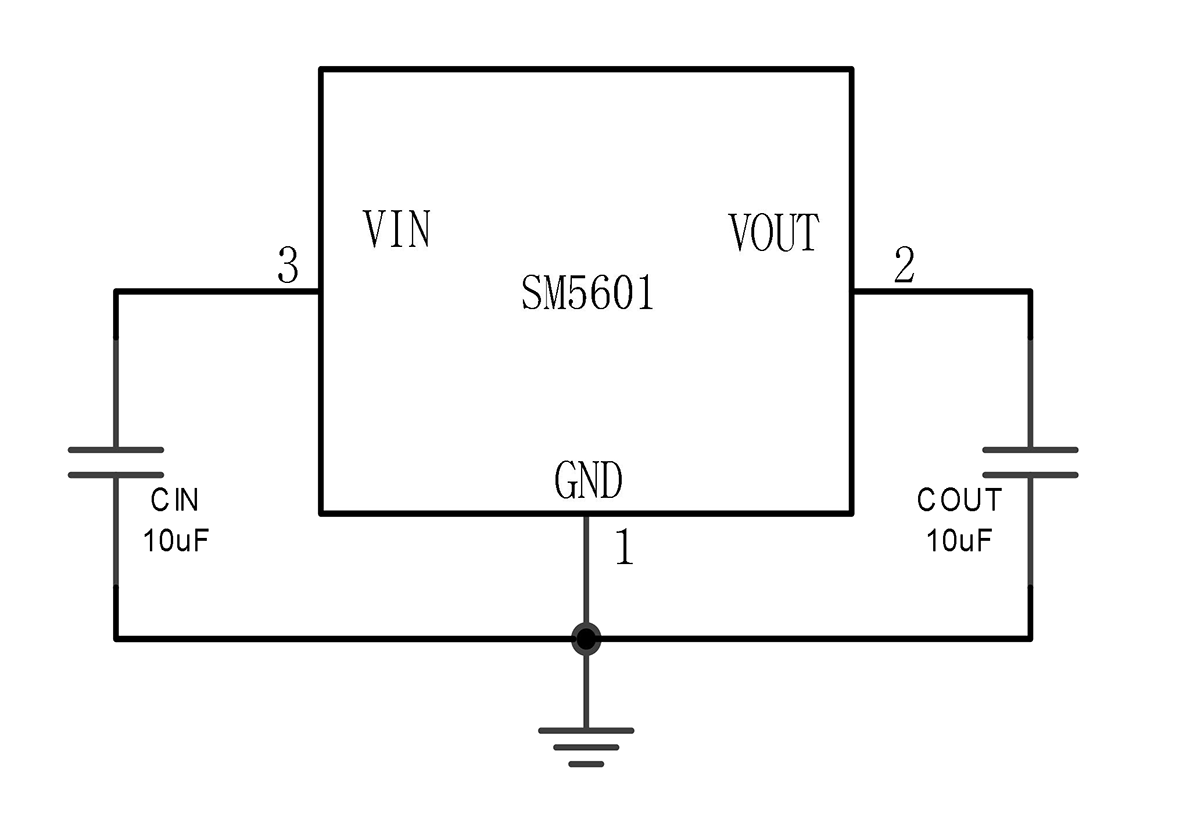

SM5601典型应用电路图
